Coffret de commande – Raccordement électrique

MT-9AMREL

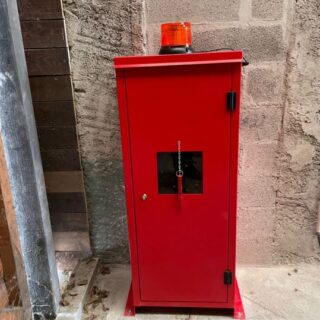

Coffret de commande à raccordement électrique

Le coffret de commande à raccordement électrique offre un contrôle pratique et sécurisé. Il permet de déclencher le gonflement d’un obturateur de canalisation rapidement et facilement. Cette action s’effectue depuis un boîtier déporté, installé dans une pièce dédiée.

Le boîtier peut être placé dans une zone de maintenance ou dans une pièce sécurisée. Cela garantit une intervention à distance, sans besoin d’accéder directement au coffret et à la canalisation. Ce système réduit les risques pour les opérateurs en cas d’urgence.

Pour fonctionner, l’armoire doit être raccordée à une alimentation électrique. Ce raccordement assure une activation fiable et immédiate du système.

Voici les caractéristiques techniques de notre produit :

Dimensions (H x L x P) : 1 300 x 500 x 400 mm
Coloris : Rouge

Composition coffret de commande :

1 alimentation ¼ ou ¾
1 bloc pneumatique de gonflage incluant un régulateur de pression 0.1 -3bar avec un manomètre, 2 coupleurs pour raccordement venturi (G1/2”), une électrovanne 24V, un pressostat en option
1 Manodétendeur Air Liquide (azote)
1 Venturi (En option)

Composition coffret électrique :

1 coffret métal 250x250x150 mm
1 commutateur ON/OFF ou AUTO/MANU / 2 voyants LED (Blanc et Jaune) : pression tension gonflage
1 bouton arrêt d’urgence encastré
1 disjoncteur 6A
1 disjoncteur 10A A transfo 230/24

Guide pratique : comment fonctionnent les coffrets de commandes à raccordement électrique

Le déclenchement de l’obturateur avec le coffret de commande électrique est facile à réaliser. Une fois le coffret correctement relié à l’alimentation électrique, il suffit de le paramétrer.

Pour activer l’obturateur, deux options s’offrent à vous. La première consiste à appuyer sur le bouton pressoir situé sur le boîtier déporté. Cette commande électrique permet de gonfler l’obturateur rapidement et efficacement.

La seconde option est une activation manuelle. Dans ce cas, il suffit d’ouvrir la bouteille d’azote pour déclencher le gonflement. Ce système manuel offre une alternative pratique, notamment en cas de besoin urgent ou de panne électrique.

Grâce à ces solutions, le contrôle de l’obturateur reste simple, rapide et adapté à chaque situation.
